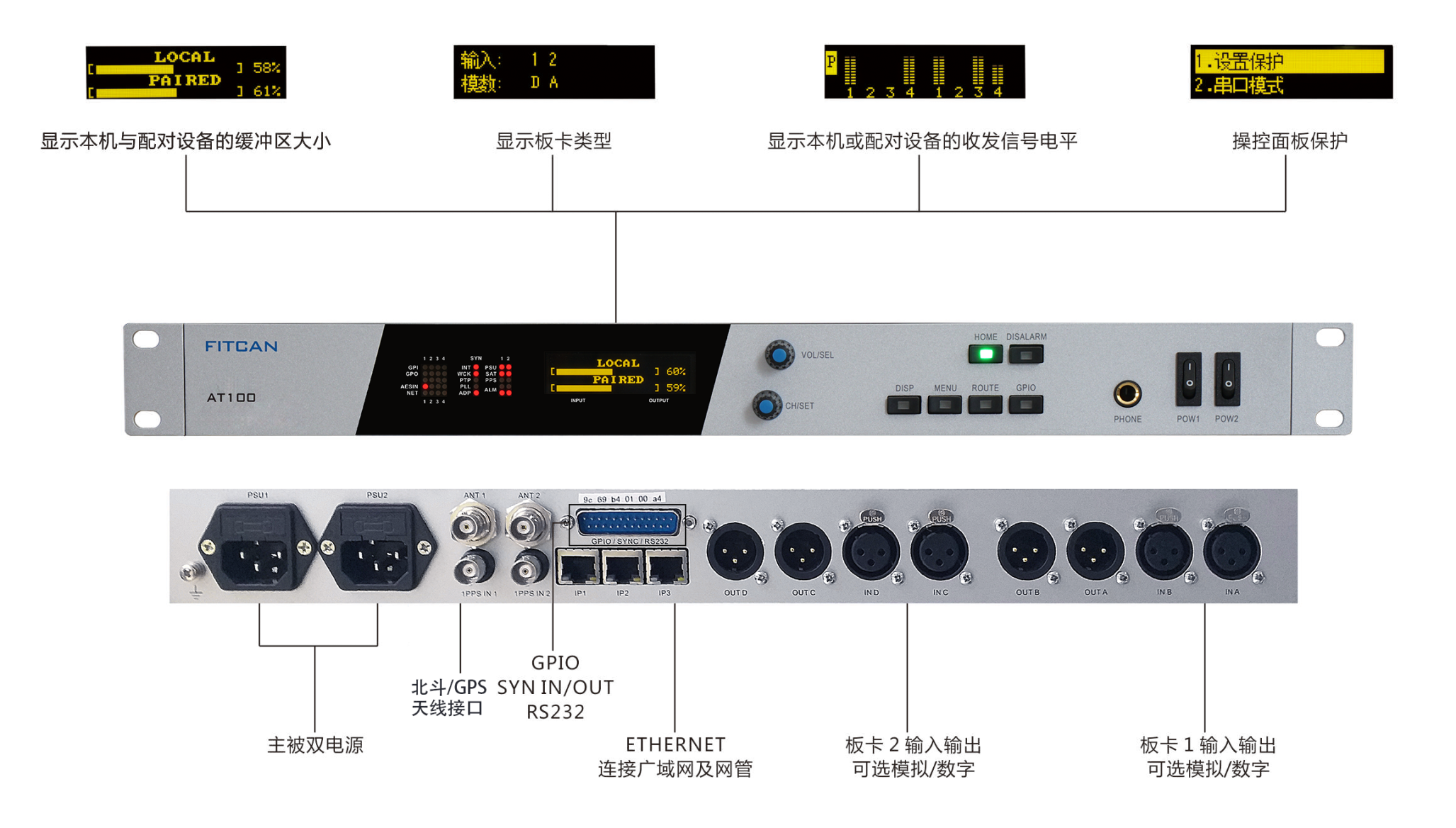

音频远程传输器



AoIP技术的出现,为利用广域网专线以IP流的方式实现远程高保真信号传输提供了新的可实施方案。AT100正是由此需求研发的传输设备,基于SDH网络构建的MSTP 传输,具备隔离度、灵活性强及QoS保障等特点。满足24bit/48K、多通道、双向、低延时的广播级音频传输要求,能完成音频流与管理数据的共链路同传,适用于对音频质量要求较高的传输场景。
基本性能

广域网专线类型: PTN / MSTP
接入通道数:每个AoIP流4通道,双向各 2 个流
接口卡类型:两个可更换板卡槽位,适配数字或模拟接口卡
模拟卡:2 平衡线路输入,2 平衡线路输出,XLR 接口
数字卡:2 AES/EBU(4ch)输入,2 AES/EBU(4ch)输出
传输质量:48KHz,16bit/24bit/32bit 无损非压缩
同步方式:IEEE1588v2(PTP),北斗/GPS ,自适应同步
RTP传输方式:单播/ 组播
音频数据包格式:GY/T 304-2016(AES67),默认1ms包时间
网络管理:GY/T 322-2019(AES70)
辅助接口:4GPI + 4GPO/字时钟(WordClock)输入输出/RS232
机箱尺寸:483 × 350 × 178(标准1U 高度)
电源及功耗:双电源(交流85~245V/45-65Hz,整机功耗30W
技术指标

时钟同步精度:优于1μs(通常±100-200ns)
接收缓存时间:50—600ms可预设
同步建立时间:< 5秒
音频动态:135dB(数字)@24bit; 110dB(模拟)@24bit
抖动:< 0.01UI
最小基带电平:200mVp-p
模拟最高电平:+24dBu
模拟频响:±0.2dB(20Hz-20KHz)
模拟失真:< 0.01% @+4dBu
模拟噪声:< -88dBu(A-D);< -84dBu(D-A)

模拟串扰:< -100dB@1KH
